Приспособление для фиксации коромысла ГРМ

1. Чертеж 3-D модели приспособления для коромысла газораспределительного механизма ГРМ
2. Сборочный чертеж приспособления для фиксации ролика, А1
3. Чертеж 3- D модели салазок
4. Чертеж 3-D модели корпуса
5. Рабочий чертеж корпуса, А4
6. Рабочий чертеж губки, А3
7. Чертеж 3-D модели губки
8. Рабочий чертеж винта, А4
9. Винт регулировочный в 3D
10. Втулка губки резьбовая 3D-модель
11. 3D-чертеж сменной втулки
12. Салазки, А4
13. Пружина 3D-проекция
14. 3D-чертеж эксцентрика
15. Втулка 3D

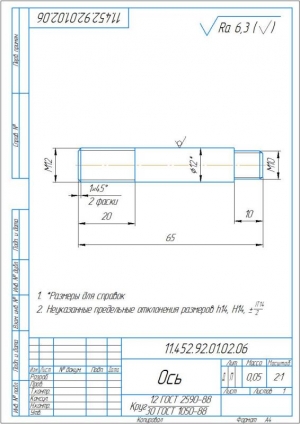

16. Ось, А4
17. Эксцентрик, А3
18. Основание деталь 3D

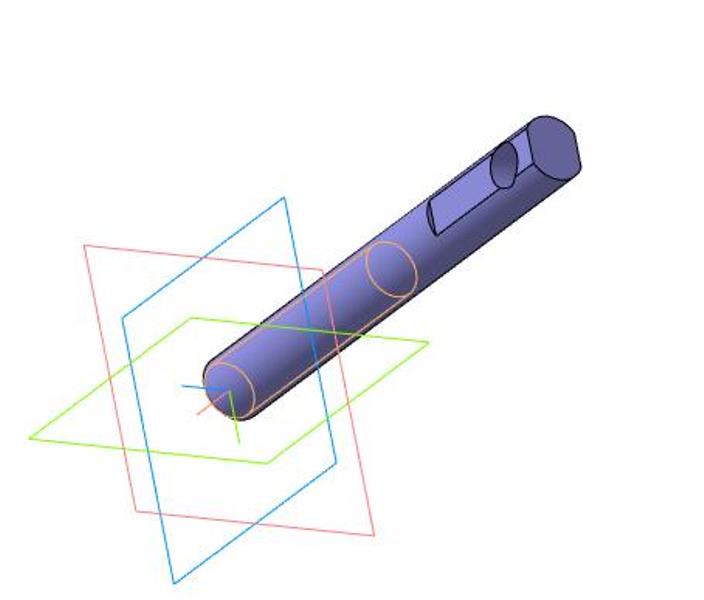

19. 3D-модель детали ось
20. Рукоятка 3D
21. 3D-чертеж наконечника
22. Деталь в 3D-проекции направляющей и прочие

На трехмерном изображении приспособления показана изометрическая проекция изделия. Корпус соединяется двумя шпильками (с гайками и шайбами) с правой и левой распружиненными губками, опирающихся на салазки (запрессованы во втулке основания). Винт регулировочный (с резьбой) выставляет ширину зазора. Управление осуществляется при помощи рукояти. Имеются отверстия для крепления к станку.

В сборке приспособления даны три разреза и вид сверху с нумерованными позициями, размерами (габаритными, установочными, присоединительными, посадками сопрягаемых поверхностей), техническими требованиями. Масса конструкции составляет 3,9кг – можно переносить вручную.

3-D модель салазок показывает квадратную деталь с параллельными выступами прямоугольной формы (остальные два торца гладкие). В центре находится сквозное отверстие. Конструкция симметричная. Вставляется в направляющие основания.

Изометрия корпуса отражает П-образную форму с фасками на выступающих частях, соосными сплошными отверстиями на боковинах сверху в обоих углах, выполненную как одно целое. Для осевого крепления рабочих элементов приспособления.

На чертеже корпуса приведены два вида (главный и сверху) с местными разрезами, исполнительными размерами с допуском по отверстиям, шероховатостью, техтребованиями (по предельным отклонениям).

В чертеже губки имеются виды спереди и сверху с показаниями внутреннего устройства. Нанесены рабочие размеры с допусками, обработка поверхностей. Есть поясняющие указания. Фрезерованная деталь  с гладкими, резьбовыми и овальными отверстиями. С одной стороны полоса закруглена, с другой – охватывающее углубление и фаска.

3-D модель губки наглядно показывает цилиндрические сверления, форму паза, масштабные соотношения элементов детали. По торцам механическая обработка не производится, глухое и крепежное отверстия изготавливаются развертыванием, резьба нарезается метчиком, овал фрезеруется.

Оснастка устанавливается на станок 6В11, на ней крепится ролик. Производится его обработка.

Программа: Компас 3D v

Спецификация – 2 листа
