Набор чертежей привода мостового крана с разработкой трехступенчатого червячно-цилиндрического редуктора и его деталей

Код: 03.01.05.04.01.11
Разместил: Крионов Антон

Чтобы скачать чертежи – Зарегистрируйся и поучаствуй в развитии сайта
Как здесь скачать?

Инженерная чертежная программа: Компас 3D V:

  1. Сборочный чертеж вала выходного в масштабе 1:4, с техническими требованиями: твердость 220..260 HB, неуказанные радиусы скругления 2.5 мм, предельные неуказанные отклонения размеров: отверстий H14, валов h14, остальных ± IT14/2 (формат А3)

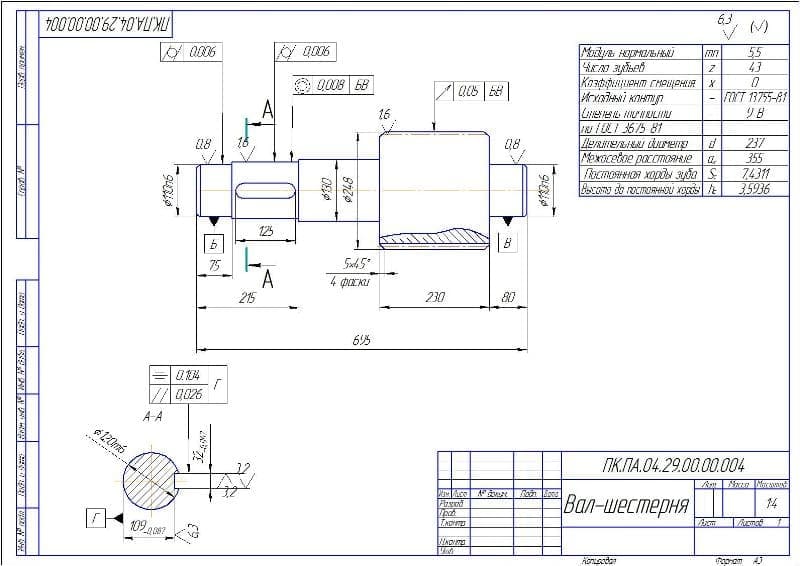

  2. Чертеж сборочный вала-шестерни в масштабе 1:4, с техническими характеристиками: модуль нормальный – 5.5, число зубьев – 43, коэффициент смещения – 0, исходный контур – Г0СТ 13755-81, степень точности – 9-В по Г0СТ 3675-81, делительный диаметр – 237, межосевое расстояние – 355, постоянная хорды зуба – 7.4311, высота до постоянной хорды – 3.5936 (формат А3)
  3. Чертеж СБ привода подъема мостового крана массой 1500, в масштабе 1:5, с техническими характеристиками: электродвигатель 4А200М2У3, Р=37 кВт, nдв =2945 мин, редуктор червячно-цилиндрический трехступенчатый Твых = 9539 Н·м, U = 72, муфта упругая втулочно-пальцевая 250-45 Г0СТ 21424-75; и с техническими требованиями: осевое смещение валов электродвигателя и редуктора не более 3 мм, радиальное смещение валов не более 0,5 мм, перекос осей не более 1 (формат А1)

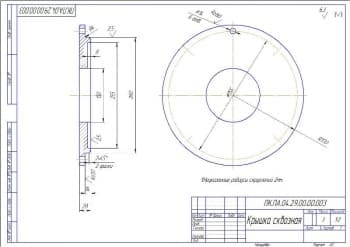

  4. Чертеж детали крышка сквозная массой 3, в масштабе 1:2, с техническим требованием: неуказанные радиусы скруглений 2мм (формат А3)

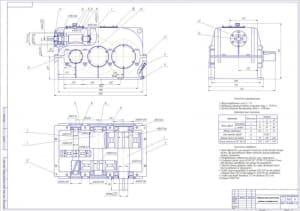

  5. Сборочный чертеж редуктора трехступенчатого червячно-цилиндрического массой 1560, в масштабе 1:5, с техническими характеристиками: передаточное число общее U = 72, наибольший момент крутящий на выходном валу Т = 9539 Нм, частота вращения вала быстроходного п = 41об/мин; и с техническими требованиями: перед сборкой все узлы промыть в керосине, резьбы болтов смазать маслом, при окончательной сборке плоскость разъема редуктора покрыть Герметиком, необработанные поверхности красить нитроэмалью серой, в редуктор залить масло И-50А Г0СТ 20799-75 в объеме 50 литров, контроль производить при помощи маслоуказателя, передачи должны работать плавно, без шума, протекание масла через уплотнения не допускается, осевой зазор регулировать в пределах 0,04-0,07 мм для первого и второго вала, 0,05-0,1 для третьего, 0,08-0,15 для четвертого, осевая игра валов: выходного 1..1.5 мм, входного 0.8..1.5 мм, остальных 0.08..0.1 мм (формат А1)

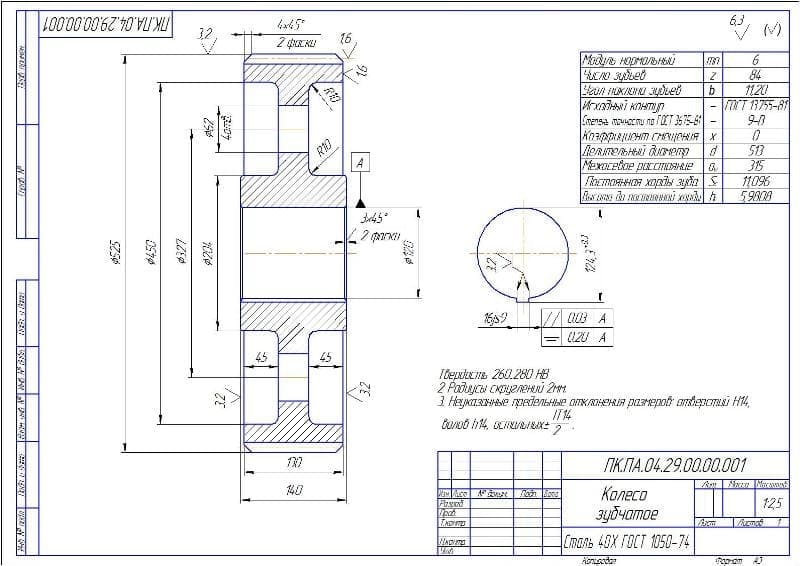

  6. Чертеж деталировки колеса зубчатого в масштабе 1:2.5 (материал: Сталь 40Х Г0СТ 1050-74), с техническими требованиями: твердость 260..280 HB, радиусы скруглений 2мм, предельные неуказанные отклонения размеров (формат А3)

Спецификация  –  0 листов
